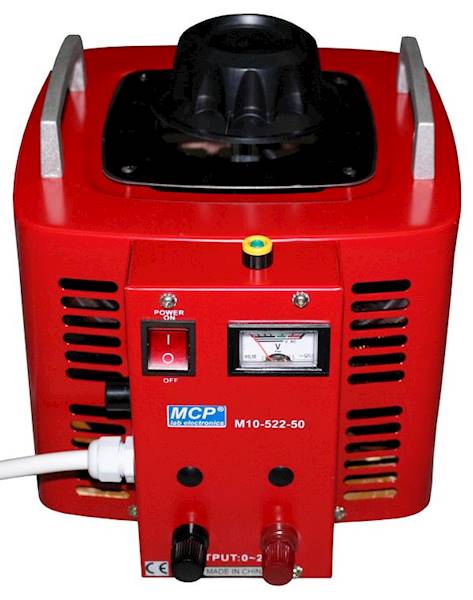

AUTOTRANSFORMATOR REG. M10-522-50 250/20 5kVA MCP

Dostępność: Mała

Cena brutto: 1389,00

Cena netto: 1129,27 zł

Charakterystyka:



  • Wejście - kabel zasilający.
    • Wyjście – gniazda bananowe 4mm (oprócz M10-522-50), gniazda sieciowe (oprócz M10-522-
    05 i M10-522-50) zaciski laboratoryjne (tylko M1-522-50).
    • Wysoka efektywność i wygoda użycia.
    • Kompaktowa budowa.



Wprowadzenie


Autotransformatory serii M10-522 to kompaktowe urządzenia charakteryzujące się stosunkowo niską masą i niezawodnym działaniem.
Urządzenia te znajdują zastosowanie w laboratoriach, szkołach itp., wszędzie gdzie potrzebna jest regulacja napięcia przemiennego, m.in. przy kontroli temperatury, regulacji prędkości, oświetlenia mocy itp.
Autotransformatory M10-522 wyposażone są w przewód zasilający na wejściu, a na wyjściu w gniazda bananowe bezpieczne 4mm (oprócz M10-522-50 – tu zaciski laboratoryjne) oraz gniazda sieciowe (dostępne tylko w modelach M10-522-10, M10-522-20, M10-522-30), dodatkowo każdy autotransformator posiada gniazdo uziemienia na obudowie.
Każdy autotransformator wyposażony jest w bezpiecznik chroniący przed przeciążeniem.

Specyfikacja


Napięcie wejściowe 220/230VAC
Napięcie wyjściowe 0~250VAC

Budowa


Autotransformator to transformator, w którym uzwojenie pierwotne jest jednocześnie wtórnym.
Uzwojenie pierwotne posiada stałe wyprowadzenia, natomiast jedno z zakończeń uzwojenia wtórnego jest ruchome (szczotka węglowa przesuwana po uzwojeniu). Pozwala to na płynną regulację napięcia wyjściowego. Schemat elektryczny autotransformatora przedstawiony jest poniższym rysunku.




DANE TECHNICZNE

  • Autotransformator
    • Cechy
      • Wejściowy kabel zasilający zakończony wtykiem sieciowym
      • Gniazda wyjściowe - bananowe bezpieczne 4mm
      • Wyjściowe gniazdo sieciowe
      • Wskaźnik napięcia wyjściowego
    • Napięcie zasilania nominalne
      • 230V/50Hz
    • Napięcie wyjściowe
      • 0-250V
    • Moc znamionowa
      • 5000 VA
    • Prąd obciążenia max.
      • 20 A
    • Ilość Faz
      • Jednofazowy
    • Producent
      • MCP
    • Kraj pochodzenia
      • Chiny
    • Dystrybutor
      • http://www.biall.com.pl
    • Certyfikaty
      • Oznakowanie CE (bezpieczeństwo i/lub EMC)
      • Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)




  • Wygląd płyty czołowej autotransformatora

    1. Wejście napięcia AC – przewód zasilający
    2. Wyjście AC – gniazda bananowe bezpieczne 4mm lub gniazdo sieciowe
    (oprócz M10-522-50 - zaciski laboratoryjne)
    3. Oprawa bezpiecznika
    4. Włącznik/wyłącznik
    5. Pokrętło regulacji napięcia wyjściowego
    6. Woltomierz wskazujący napięcie wyjściowe
    7. Skala wskazująca napięcie wyjściowe
    8. Gniazdo bananowe uziemienia




     Instalacja


    1. Pokrętło regulacyjne autotransformatora ustawić w pozycji 0V (skala na górnej części
    obudowy urządzenia).
    2. Podłączyć wtyczkę przewodu zasilającego autotransformatora do gniazda sieciowego
    instalacji zasilającej – gniazdo sieciowe powinno być wyposażone w bolec ochronny
    połączony z przewodem ochronnym PE instalacji. Model M10-522-50 wyposażony jest w
    kabel zasilający bez wtyku - należy zapewnić pewne i poprawne połączenie: przewód
    zielono-żółty – ochronny PE, niebieski – neutralny N, brązowy – fazowy L. W przypadku
    podłączania do sieci dwu przewodowej, należy użyć dodatkowego połączenia
    autotransformatora z lokalnym uziemieniem korzystając z gniazda uziemienia znajdującego
    się na obudowie autotransformatora.
    3. Należy pamiętać, że w momencie włączenia autotransformatora płynie początkowo duży
    prąd ładowania obwodu magnetycznego, który następnie ustala się na poziomie ok. 0,2%
    prądu znamionowego. Może to powodować zadziałanie bezpieczników lub zabezpieczeń. W
    tym przypadku należy zastosować w instalacji zasilającej bezpieczniki/zabezpieczenia o
    wyższym prądzie znamionowym lub innej charakterystyce (zwłocznej).
    4. Podłączenie i odłączenie autotransformatora od sieci należy wykonywać zawsze po
    upewnieniu się, że wyjście autotransformatora jest nieobciążone, a pokrętło regulacyjne
    ustawione jest w pozycji 0V.

  • 116150
    23 (23%)
    szt.
    17,5 kg
