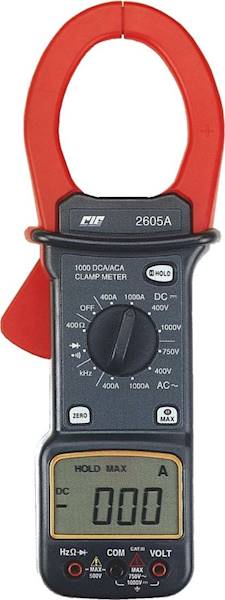

MIERNIK CĘGOWY CIE 2605A ACA/DCA 1000A CIE

Charakterystyka:

Miernik cęgowy CIE 2605A jest instrumentem przenośnym przeznaczonym dla

instalatorów, służb energetycznych, serwisów samochodowych oraz wszędzie

tam gdzie niezbędny jest szybki i precyzyjny pomiar prądu stałego i

przemiennego. Urządzenie zapewnia łatwy i precyzyjny pomiar cyfrowy, a

wzmocniona obudowa chroni je przed udarami mechanicznymi i wysoką

temperaturą. Całość umieszczona jest dodatkowo w miękkim etui ułatwiającym

transport i chroniącym miernik przed uszkodzeniami mechanicznymi. Model

2605A posiada elektroniczne zabezpieczenia wszystkich funkcji i zakresów

pomiarowych. Dzięki tym wszystkim cechom model CIE 2605A jest bardzo

wytrzymałym, precyzyjnym i profesjonalnym narzędziem pomiarowym.

ZAWARTOŚĆ ZESTAWU

Po rozpakowaniu nowego miernika w zestawie powinny znajdować się

następujące elementy:

1. Miernik cęgowy

2. Przewody pomiarowe (para)

3. Bateria 9V (w mierniku)

4. Miękkie etui na miernik

5. Instrukcja obsługi

SPECYFIKACJA

DANE OGÓLNE

Maksymalny rozmiar obejmowanego przewodu: ∅ 57mm, szyna 70 x 18mm

Wyświetlacz : LCD 3 ¾ cyfry (3999), h = 21mm

Polaryzacja : automatyczna, wskazywanie ujemnej (-)

Sygnalizacja przekroczenia zakresu : 0L

Sygnalizacja wyczerpania baterii: wyświetlany jest symbol

Odświeżanie wskazań : 2.5x/s nominalnie

Temperatura pracy : 0°C...50°C < 70% wilgotności względnej (RH)

Temperatura przechowywania : -20°C...60°C < 80% RH (bez baterii)

Współczynnik temperaturowy : 0.1 x podana dokładność / ºC dla temperatur

poniżej 18ºC i powyżej 28ºC

Zasilanie : bateria 9V (6F22) – 1szt.

Automatyczne wyłączanie zasilania (APO): po ok. 50 minutach bezczynności

przełącznika obrotowego lub przycisków

Żywotność baterii : około 100 godzin dla typowej baterii alkalicznej

Wymiary : 277mm x 102mm x 49mm

Waga : ok. 540g z baterią

Wyposażenie : przewody pomiarowe (para), bateria (w

mierniku), miękkie etui, instrukcja obsługi

DANE TECHNICZNE

Dokładność: ± (% wartości wskazania + liczba cyfr) dla temperatury 23°C ±5°C i

wilgotności względnej < 70%

Napięcie stałe DC V

ZAKRES Dokładność

400.0V, 1000V 0.5% + 1c

Zabezpieczenia: 1000VDC / 750VACrms

I mpedancja wejściowa: 10MΩ

Napięcie przemienne AC V

ZAKRES Dokładność

50Hz -- 500Hz

400.0V, 750V 1.5% + 4c

Zabezpieczenia: 1000VDC / 750VACrms

I mpedancja wejściowa: 10MΩ

Prąd stały DC A

ZAKRES Dokładność

0...600A 1.5% + 5c

400.0A, 600A…800A 2.5% + 5c

1000A > 800A 3.5% + 5c

Zabezpieczenia: 1200A maksymalnie przez 60s.

Prąd przemienny ACA

ZAKRES Dokładność

50/60Hz

400.0A, 0...600A 1.5% + 5c

1000A > 600A 2.0% + 5c

61Hz...400Hz

400.0A, 0...600A 3.0% + 5c

1000A > 600A 3.5% + 5c

Zabezpieczenia: 1200A maksymalnie przez 60s.

Rezystancja Ω

ZAKRES Dokładność

400.0Ω 1.0% + 4c

Zabezpieczenia: 500VDC/ACrms

Napięcie pomiarowe: 3.0VDC

Częstotliwość kHz

ZAKRES Dokładność*

4.000kHz...4000kHz 0.1% + 4c

Zabezpieczenia: 500VDC/ACrms

* dla f > 10Hz

Czułość : 0.5Vrms

Minimalna szerokość impulsu : 2μs

W ypełnienie przebiegu : 30%...70%

Test ciągłości połączeń

Sygnał dźwiękowy : dla R < 75Ω

Napięcie testowe : 3.0VDC

Czas odpowiedzi : ok. 500ms

Zabezpieczenia : 500VDC/ACrms

Test Diod

Rozdzielczość : 1mV

Napięcie testowe : 3.0VDC (typowe)

Prąd testu : ok. 1mA

Dokładność : 1.5% + 2c

Zabezpieczenia : 500VDC/ACrms
