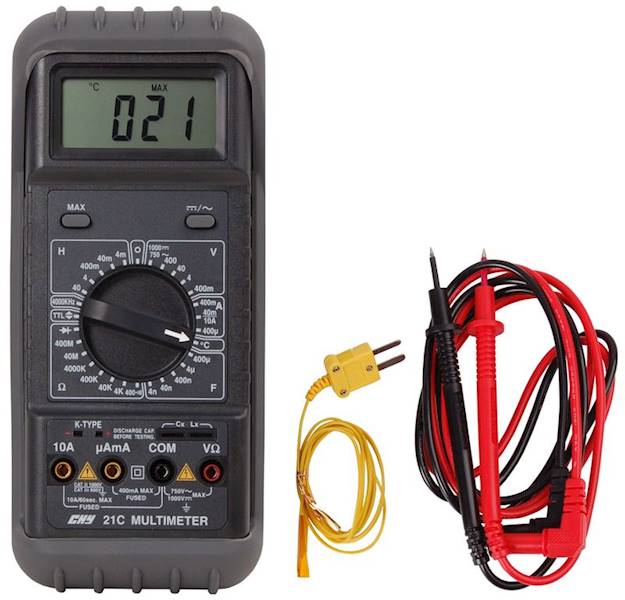

MIERNIK CHY 21C 3/4C RLCRT+ HOLSTER

Charakterystyka:

DANE TECHNICZNE

Cechy szczególne i funkcje specjalne

Ręczna zmiana zakresów pomiarowych

12 funkcji pomiarowych

Pomiar temperatury

MAX HOLD - rejestracja maksymalnej wartości

Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową)

POMIARY I DOKŁADNOŚCI

Dokładność:

+- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%

Test ciągłości-

Napięcie rozwartego obwodu [V]	Prąd pomiarowy [A]	Dokładność [%]	Dokładność [cyfr]	Zakres max. wykrywalności R [Ω]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
3,0	1,0m (+0,6mA)	3,0	3	40 (+20 Ω)	500	500

DCV - napięcie stałe-

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Imp.wej. [Ω]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
400m	100u	0,5	1	10M	500	500
4	1m	0,5	1	10M	1000	750
40	10m	0,5	1	10M	1000	750
400	100m	0,5	1	10M	1000	750
1000	1	0,5	1	10M	1000	750

ACV - napięcie przemienne-

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Częstotliwość max. [Hz]	Impedancja wejściowa [Ω]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
400m	100u	1,0	4	50	500k	10M	500	500
4	1m	1,0	4	50	500k	10M	1000	750
40	10m	1,0	4	50	500k	10M	1000	750
400	100m	1,0	4	50	500k	10M	1000	750
750	1	2,0	4	50	500k	10M	1000	750

DCA - prąd stały-

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Bezpiecznik [V]	Bezpiecznik [A]
400u	0,1u	1,0	1	250	0,5
40m	10u	1,0	1	250	0,5
400m	100u	1,0	1	250	0,5
10	10m	3,0	1	600	10

ACA - prąd przemienny-

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość min. [Hz]	Częstotliwość max. [Hz]	Bezpiecznik [V]	Bezpiecznik [A]
400u	0,1u	2,0	4	50	500	250	0,5
40m	10u	2,0	4	50	500	250	0,5
400m	100u	2,0	4	50	500	250	0,5
10	10m	3,0	4	50	500	600	10

Rezystancja-

Zakres [Ω]	Rozdzielczość [Ω]	Dokładność [%]	Dokładność [cyfr]	Napięcie rozwartego obwodu [V]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
400	100m	0,8	4	3,0	500	500
4k	1	0,8	2	0,6	500	500
40k	10	0,8	2	0,6	500	500
400k	100	0,8	2	0,6	500	500
4000k	1k	0,8	2	0,6	500	500
40M	10k	3,0	4	0,6	500	500
400M	100k	5,0	10	3,0	500	500

Indukcyjność-

Zakres [H]	Rozdzielczość [H]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość pomiarowa [Hz]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
4m	1u	5,0	20	1k	500	500
40m	10u	5,0	10	1k	500	500
400m	100u	5,0	10	270	500	500
4	1m	5,0	10	270	500	500
40	10m	5,0	10	27	500	500

Warunki testu: dobroć>5 przy częstotliwości 270Hz

Pojemność-

Zakres [F]	Rozdzielczość [F]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość pomiarowa [Hz]
4n	1p	5,0	10	1k
40n	10p	5,0	10	1k
400n	100p	5,0	10	270
4u	1n	5,0	10	270
40u	10n	5,0	10	27

Dokładność: (8,0%+10c) powyżej 100uF

Częstotliwość-

Zakres [Hz]	Rozdzielczość [Hz]	Dokładność	Czułość
4k	1	0,1%+1c	1,0Vrms min (TTL)
40k	10	0,1%+1c	1,0Vrms min (TTL)
400k	100	0,1%+1c	1,0Vrms min (TTL)
4000k	1k	0,1%+1c	1,0Vrms min (TTL)

Autozakresy

Temperatura-

Wartość min [°C]	Wartość max [°C]	Rozdzielczość [°C]	Dokładność [%]	Dokładność [cyfr]
-200	500	1	2,0	3
500	750	1	3,0	2

Test diod-

Napięcie rozwartego obwodu (DC)	Prąd pomiarowy	Rozdzielczość	Dokładność	Sygnalizacja akustyczna
<3,0VDC (typowe)	1,0mA+0,6mA	1mV	3,0%+3c	<40 Ω+20 Ω

Zabezpieczenie wejścia pomiarowego

przeciążeniowe 500VDC/500VACrms

Test logiczny-

Stan (Hi)	Stan (Lo)	Częstotliwość powtarzania impulsów (max)	Szerokość impulsu (min)
2,8V+0,8V	0,8V+0,5V	20MHz	25ns

Zabezpieczenie wejścia pomiarowego

przeciążeniowe 500VDC/500VACrms

Współczynnik wypełnienia

30~70%

Wskazanie

40ms brzęczyk dla logicznego 0 (Lo)

PARAMETRY FIZYCZNE

Wyświetlacz

Wyświetlacz LCD

3 3/4 cyfry, maksymalne wskazanie 3999

Próbkowanie:

2,5 razy/s

monochromatyczny

Sygnalizacja przekroczenia zakresu

komunikat (OL) lub (-OL)

Wskazanie polaryzacji

automatyczne, wskazanie ujemnej polaryzacji (-)

Zasilanie

Bateryjne

bateria 9V (006P, IEC6F22, NEDA1604)

-1szt.

Żywotność baterii:

150 godz. dla typowej baterii węglowo-cynkowej

Sygnalizacja wyczerpania baterii

Warunki pracy:

0°C÷40°C, wilgotność względna RH<70%

Warunki przechowywania:

-20°C÷60°C, wilgotność względna RH<80%

Wymiary i masa-

Wys. (Dł.) [mm]	Szer. [mm]	Głęb. [mm]	Masa
200	90	40	400g

Producent

CHY

Kraj pochodzenia

Tajwan

Gwarancja

12 miesięcy

Zgodność z normami

Kat. II 1000V AC/DC

Kat. III 600V AC/DC

PN-EN61010

Certyfikaty

Oznakowanie CE (bezpieczeństwo i/lub EMC)

Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)

Wyposażenie standardowe

Przewody pomiarowe (para)

Sonda typu K do pomiaru temperatury

Zapasowy bezpiecznik

Komplet baterii

Instrukcja obsługi
