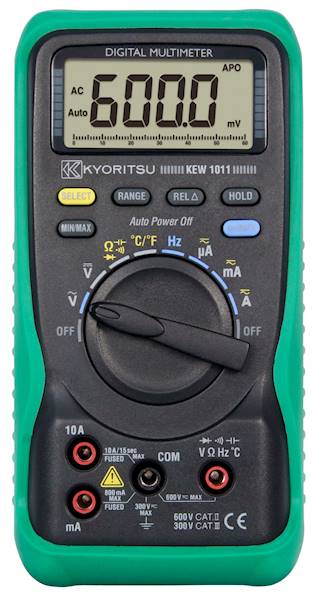

MIERNIK KEW1011 Z POMIAREM TEMPERATURY KYORITSU

Charakterystyka:

DANE TECHNICZNE

Cechy szczególne i funkcje specjalne

Wskaźnik analogowy BARGRAF

Automatyczna/ręczna zmiana zakresów pomiarowych

DATA HOLD - zatrzymanie wyniku pomiaru na wyświetlaczu

Wybór skali wskazania temperatury °C/°F

Hz/DUTY: natychmiastowe przejście do wskazania częstotliwości lub wypełnienia impulsu podczas pomiaru prądu lub napięcia

RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości

Rejestracja wartości MIN/MAX

Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową)

POMIARY I DOKŁADNOŚCI

Współczynnik temperaturowy:

nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)

Dokładność:

+- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%

Test ciągłości-

Napięcie rozwartego obwodu [V]	Zakres max. wykrywalności R [Ω]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
0,5	100	600	600

DCV - napięcie stałe-

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Imp.wej. [Ω]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
600m	100u	0,5	2	100M	600	600
6	1m	0,5	2	10M	600	600
60	10m	0,5	2	10M	600	600
600	100m	0,5	2	10M	600	600
600	1	0,8	3	10M	600	600

ACV - napięcie przemienne-

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Częstotliwość max. [Hz]	Impedancja wejściowa [Ω]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
6	1m	1,0	3	50	60	10M	600	600
60	10m	1,0	3	50	60	10M	600	600
600	100m	1,0	3	50	60	10M	600	600
6	1m	1,2	3	40	400	10M	600	600
60	10m	1,2	3	40	400	10M	600	600
600	100m	1,2	3	40	400	10M	600	600
600	1	1,5	3	50	60	10M	600	600
600	1	1,7	3	40	400	10M	600	600

DCA - prąd stały-

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Bezpiecznik [V]	Bezpiecznik [A]
600u	0,1u	1,2	3	600	0,8
6000u	1u	1,2	3	600	0,8
60m	10u	1,2	3	600	0,8
600m	100u	1,2	3	600	0,8
6	1m	2,0	5	600	10
10	10m	2,0	5	600	10

ACA - prąd przemienny-

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość min. [Hz]	Częstotliwość max. [Hz]	Bezpiecznik [V]	Bezpiecznik [A]
600u	0,1u	1,5	4	50	60	600	0,8
6000u	1u	1,5	4	50	60	600	0,8
60m	10u	1,5	4	50	60	600	0,8
600m	100u	1,5	4	50	60	600	0,8
6	1m	2,2	5	50	60	600	10
10	10m	2,2	5	50	60	600	10
600u	0,1u	1,7	4	40	400	600	0,8
6000u	1u	1,7	4	40	400	600	0,8
60m	10u	1,7	4	40	400	600	0,8
600m	100u	1,7	4	40	400	600	0,8
6	1m	2,5	5	40	400	600	10
10	10m	2,5	5	40	400	600	10

Rezystancja-

Zakres [Ω]	Rozdzielczość [Ω]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
600	100m	1,0	2	600	600
6k	1	1,0	2	600	600
60k	10	1,0	2	600	600
600k	100	1,0	2	600	600
6M	1k	1,0	2	600	600
60M	10k	2,0	3	600	600

Pojemność-

Zakres [F]	Rozdzielczość [F]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
40n	10p	3,0	10	600	600
400n	100p	2,5	5	600	600
4u	1n	2,5	5	600	600
40u	10n	2,5	5	600	600
400u	100n	5,0	10	600	600
4000u	1u	–	–	600	600

Wyświetlanie na bargrafie niedostępne dla tej funkcji

Częstotliwość-

Zakres [Hz]	Rozdzielczość [Hz]	Dokładność
10	0,001	0,1%+5c
100	0,01	0,1%+5c
1000	0,1	0,1%+5c
10k	1	0,1%+5c
100k	10	0,1%+5c
1000k	100	0,1%+5c
10M	1k	0,1%+5c

Niedostępna ręczna zmiana zakresów

Wyświetlanie na bargrafie niedostępne dla tej funkcji

Temperatura-

Wartość min [°C]	Wartość max [°C]	Rozdzielczość [°C]	Dokładność [%]	Dokładność [°C]	Dokładność [cyfr]	Czujnik
-50	0	1	–	5	5	termopara K
0	150	1	–	3	2	termopara K
150	700	1	2	–	2	termopara K

Nie zostały uwzględnione zakres i dokładność termopary

Wyświetlanie na bargrafie niedostępne dla tej funkcji

Pomiar sondą typu K

Wypełnienie impulsu-

Zakres [%]	Rozdzielczość [%]	Dokładność	Częstotliwość [Hz]	Czułość
0,1-99,9	0,1	2,0%+2c	<10k	sinusoida 0,6Vrms

Zabezpieczenie wejścia pomiarowego

przeciążeniowe 600VDC/600VACrms

Wyświetlanie na bargrafie niedostępne dla tej funkcji

Test diod-

Napięcie rozwartego obwodu (DC)	Prąd pomiarowy
2,8V	0,4mA

Zabezpieczenie wejścia pomiarowego

przeciążeniowe 600VDC/VACrms

Wyświetlanie na bargrafie niedostępne dla tej funkcji

PARAMETRY FIZYCZNE

Wyświetlacz

Wyświetlacz LCD

6000 cyfr; 9000 cyfr dla wskazania częstotliwości; 4000 cyfr dla wskazania pojemności

Próbkowanie:

2,5 razy/s

Zasilanie

Bateryjne

2 szt. baterii 1,5V AA (R6P) 1,5V

Automatyczne wyłączenie zasilania

po 15 min. bezczynności

Warunki pracy:

0°C÷40°C, wilgotność względna RH<80%

Warunki przechowywania:

-20°C÷60°C, wilgotność względna RH<90%

Maksymalna wysokość pracy:

2000m n.p.m.

Stopień zanieczyszcz. środow. naturalnego

2

Wymiary i masa-

Wys. (Dł.) [mm]	Szer. [mm]	Głęb. [mm]	Masa
161	82	50	280g

Producent

Kyoritsu

Kraj pochodzenia

Japonia

Zgodność z normami

PN-EN 61010-1 Kat. III 300V

PN-EN 61010-1 Kat. II 600V

Kompatybilność elektromagnetyczna

PN-EN61326

Certyfikaty

Oznakowanie CE (bezpieczeństwo i/lub EMC)

Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)

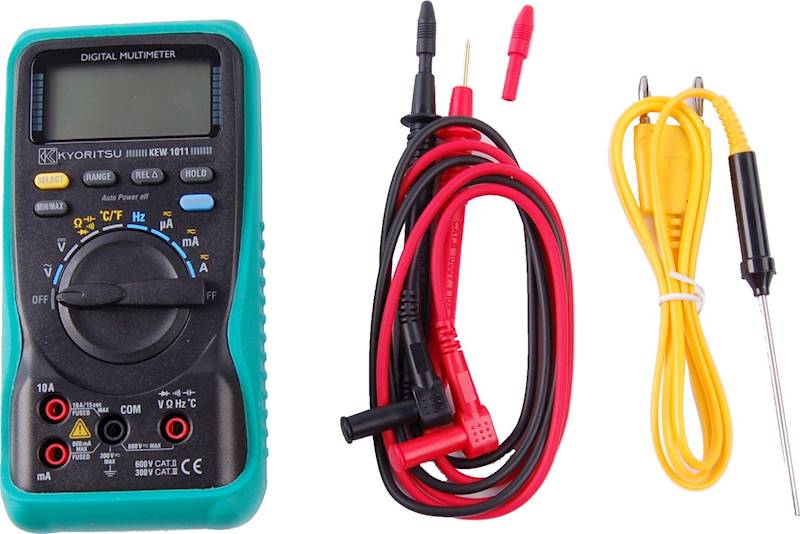

Wyposażenie standardowe

Przewody pomiarowe (para)

Sonda typu K do pomiaru temperatury

Holster ochronny

Komplet baterii

Instrukcja obsługi
