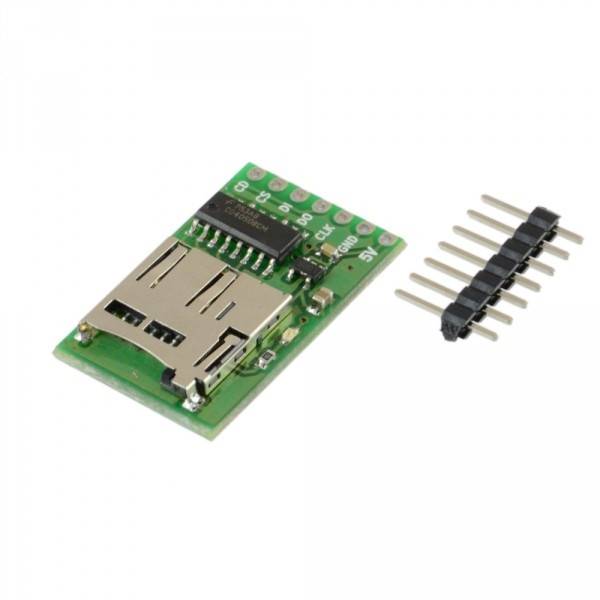

MODUŁ CZYTNIKA KART MICROSD Z KONWERTEREM

Charakterystyka:

Moduł pozwala na podłączenie karty micro SD do urządzenia lub mikrokontrolera. Dzięki wyposażeniu modułu w konwerter oraz stabilizator 3V3 można go bez problemu podłączyć do urządzenia/ modułu pracującego z napięciem 5V np. Arduino.


Dane techniczne:

- Moduł wyposażony w gniazdo micro SD
- Napięcie zasilania: 5V
- Wbudowany konwerter
- Wbudowany stabilizator 3V3 (LP2985IM5)
- Dioda LED sygnalizująca pracę
- W zestawie listwa kołkowa 1x7pin(niewlutowana)
- Możliwość wlutowania listwy kołkowej (po wlutowaniu możliwość podłączenia do płytki stykowej lub przewodów z gniazdami goldpin) lub przewodów
- Współpracuje ze standardową biblioteką Arduino SD library

Opis wyprowadzeń:

CD (card detect) - Detekcja karty, w przypadku braku karty w gnieździe pin jest w stanie niskim, gdy karta  jest w gnieździe, pin jest w stanie wysokim
CS (chip select) - Wybór urządzenia w trybie magistrali  SPI, do obsługi modułu, należy podać stan niski
DI (MOSI) - Dane wejściowe magistrali SPI
DO (MISO) - Dane wyjściowe w magistrali SPI
CLK - Linia zegarowa magistrali SPI
GND - Masa modułu
5V - Napięcie zasilania 5V
