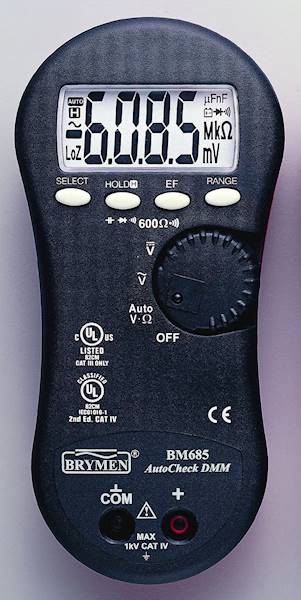

MULTIMETR BM 685 KAT IV 1000V

Charakterystyka:

Multimetr cyfrowy dla energetyki: ochrona przeciwprzepięciowa 12kV, ochrona na przeciążenie 1000V (wszystkie zakresy), bezpieczeństwo kat. IV 1000V

Oryginalna „zaokrąglona” obudowa sprawia, że miernik jest wyjątkowo poręczny.

Przełącznik obrotowy jest tak umieszczony, że umożliwia wybór funkcji

pomiarowych w jednej ręce.

Pozwala wyeliminować wpływ na wynik pomiaru napięcie

indukowanych w mierzonym przewodzie (np. przez biegnące obok siebie

przewody znajdujące się pod napięciem).

CECHY KONSTRUKCYJNE I UŻYTKOWE:

• Automatyczny wybór zakresu pomiarowego

DCV, ACV lub R na podstawie mierzonego sygnału

• HOLD - zatrzymanie wyniku pomiaru na LCD

• Auto-VW - funkcja automatycznego wyboru

rodzaju pomiaru (napięcie V lub rezystancja W)

• Pomiar napięcia przy niskiej impedancji

wejściowej. Impedancja wzrasta wraz ze

wzrostem mierzonego napięcia od 4,2kW

dla napięcia poniżej 50V do 500kW dla

napięcia 1000V

• EF - bezdotykowa detekcja pola elektrycznego z

sygnalizacji optycznej w postaci bargrafu oraz

dźwiękowi o zmiennej częstotliwości tonów w

zależności od nasilenia pola

• Sygnalizacja wyczerpania baterii

• Autowyłączanie po 3 minutach bezczynności

DANE TECHNICZNE:

Napięcie stałe:

Zakresy: 0...6-60-600-1000V

Dokładność: 6V ±(1,3%+2c); 60V ±(1,3%+1c); 600V ±(1,2%+4c);

1000V ±(1,5%+8c)

Rozdzielczość max. 0,001V

Napięcie przemienne 50÷400Hz:

Zakresy: 0...6-60-600-1000V

Dokładność: 6-60V ±(2,5%+3c); 600V ±(2,5%+6c); 1000V ±(2,8%+8c);

Rozdzielczość max. 0,001V

Rezystancja:

Zakresy: 0...6-60-600kW-6MW

Dokładność*: 6-60kW ±(0,9%+4c)**; 600kW ±(0,9%+1c); 6MW ±(1,2%+4c)

* Okres stygnięcia po przekroczeniu napięcia 50V dla funkcji Auto-VW wynosi 2 minuty

** Od 0% do 20% zakresu: dokładność+20 cyfr; sygnalizacja dźwiękowa ciągłości dla

R<0,025kW

Rozdzielczość max. 0,001kW

Bezdotykowa detekcja pola elektrycznego:

Zakresy: 15V÷50V (wskazanie bargrafu - )

30V÷70V (wskazanie bargrafu -- )

50V÷100V (wskazanie bargrafu --- )

70V÷140V (wskazanie bargrafu ---- )

> 100V (wskazanie bargrafu ----- )

Częstotliwość pomiaru: 50/60Hz

POZOSTAŁE DANE:

Wyświetlacz ........................................................................LCD 3-5/6 cyfry (6000)

Próbkowanie ...............................................................................................5 razy/s

Impedancja wejściowa..........zmienna: 4,2kW, 90pF nominalnie (18kW przy 100V)

Bezpieczeństwo.....................................................IEC61010-1 kat. IV 1000VDC/AC

Stopień zanieczyszczenia .....................................................................................2

Kompatybilność elektromagnetyczna ........EN61326; EN61000-4-2, EN61000-4-3

Ochrona przeciwprzepięciowa............................................12kV (1,2/50μs UDAR)

Współczynnik temperaturowy ................................0,15 x (podana dokładność)/°C

(-10÷18°C, 28÷50°C)

Środowiskowo pracy......................................-10÷31°C RH<80%; 31÷50°C RH<50%

Środowiskowo przechowywania...............................-30÷60°C, RH<80% (bez baterii)

Zasilanie ................................................................bateria 9V (NEDA, 006P, 6F22)

Wymiary/masa .............................................................................173x83x48,5 mm

Masa...............................................................................................................300 g

Wyposażenie:

• przewody pomiarowe (para), bateria, instrukcja obsługi w języku. polskim

Wyposażenie opcjonalne:

• miękki pokrowiec
