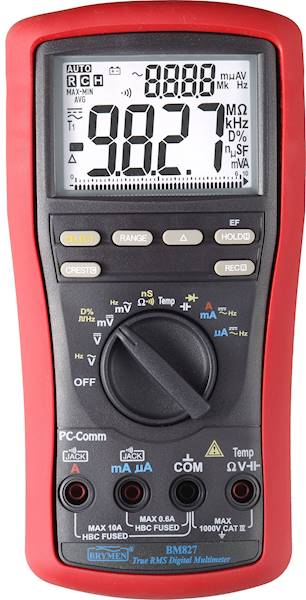

MULTIMETR BM827/s TRMS, TEMP, DUAL LCD, USB BRYMEN

Charakterystyka:



DANE TECHNICZNE

Cechy szczególne i funkcje specjalne

Automatyczna/ręczna zmiana zakresów pomiarowych

TrueRMS - Pomiar rzeczywistej wartości skutecznej

Pomiar temperatury

dwukanałowy

DATA HOLD - zatrzymanie wyniku pomiaru na wyświetlaczu

Hz - Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia

RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości

Rejestracja wartości MIN/MAX

CREST: rejestracja wartości szczytowych MAX, MIN impulsów

EF: bezdotykowa detekcja pola elektrycznego (napięcia)

Komunikacja z komputerem PC za pomocą interfejsu USB

Sygnalizacja nieprawidłowych połączeń

POMIARY I DOKŁADNOŚCI

Dokładność:

+- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%

Współczynnik temperaturowy:

nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 45°C)

Test ciągłości-

Zakres min. wykrywalności R [Ω]	Zakres max. wykrywalności R [Ω]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
20	300	600	600

Czas odpowiedzi

100ms

DCV - napięcie stałe-

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Imp.wej. [Ω]	Imp. wej. [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
60m	0,01m	0,12	2	10M	50p	600	600
600m	0,1m	0,06	2	10M	80p	600	600
60m	0,01m	0,12	2	10M	50p	600	600
999,9m	0,1m	0,08	2	10M	50p	1450	1050
9,999	0,001	0,08	2	10M	50p	1450	1050
99,99	0,01	0,08	2	10M	50p	1450	1050
999,9	0,1	0,08	2	10M	50p	1450	1050

NMRR - Współczynnik tłumienia sygnału nałożonego

60dB lub więcej dla 50/60Hz +-0,1%

CMRR - Współczynnik tłumienia sygnału wspólnego

110dB lub więcej dla 50/60Hz (Rs=1k Ω)

ACV - napięcie przemienne-

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Częstotliwość max. [Hz]	Impedancja wejściowa [Ω]	Impedancja wejściowa [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
60m	0,01m	0,5	3	50	60	10M	50p	600	600
600m	0,1m	0,5	3	50	60	10M	80p	600	600
9,999	0,001	0,5	3	50	60	10M	50p	1450	1050
99,99	0,01	0,5	3	50	60	10M	50p	1450	1050
999,9	0,1	0,5	3	50	60	10M	50p	1450	1050
60m	0,01m	0,8	4	40	500	10M	50p	600	600
600m	0,1m	0,8	4	40	500	10M	80p	600	600
9,999	0,001	1,0	4	40	500	10M	50p	1450	1050
99,99	0,01	1,0	4	40	500	10M	50p	1450	1050
999,9	0,1	2,0	4	40	500	10M	50p	1450	1050
60m	0,01m	2,0	3	500	1k	10M	50p	600	600
600m	0,1m	2,0	3	500	1k	10M	80p	600	600
9,999	0,001	1,0	4	500	1k	10M	50p	1450	1050
99,99	0,01	1,0	4	500	1k	10M	50p	1450	1050
999,9	0,1	2,0	4	500	1k	10M	50p	1450	1050
60m	0,01m	2,0	3	500	1k	10M	50p	600	600
600m	0,1m	2,0	3	500	1k	10M	80p	600	600
9,999	0,001	1,0	4	500	1k	10M	50p	1450	1050
99,99	0,01	1,0	4	500	1k	10M	50p	1450	1050
999,9	0,1	2,0	4	500	1k	10M	50p	1450	1050
60m	0,01m	2,0	3	1k	3k	10M	50p	600	600
600m	0,1m	2,0	3	1k	3k	10M	80p	600	600
9,999	0,001	3,0	4	1k	3k	10M	50p	1450	1050
99,99	0,01	3,0	4	1k	3k	10M	50p	1450	1050
999,9	0,1	3,0	4	1k	3k	10M	50p	1450	1050
60m	0,01m	2,0	3	3k	20k	10M	50p	600	600
600m	0,1m	2,0	3	3k	20k	10M	80p	600	600
9,999	0,001	3dB	–	3k	20k	10M	50p	1450	1050
99,99	0,01	3dB	–	3k	20k	10M	50p	1450	1050
999,9	0,1	–	–	3k	20k	10M	50p	1450	1050

Współczynnik szczytu:

CF<6:1 w połowie skali

CF<3:1 na pełnej skali

CMRR - Współczynnik tłumienia sygnału wspólnego

60dB lub więcej dla DC do 60Hz (Rs=1k Ω)

DCA - prąd stały-

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Spadek U [V/A]	Bezpiecznik [V]	Bezpiecznik [A]
600u	0,1u	0,2	4	80	600	1
6000u	1u	0,2	4	80	600	1
60m	0,01m	0,2	4	1,5	600	1
600m	0,1m	0,2	4	1,5	600	1
6	0,001	0,2	4	0,02	600	10
10	0,01	0,2	4	0,02	600	10

10A pomiar ciągły, 10-15A przez 30s z 5-minutowymi przerwami na chłodzenie

Prąd DCA+ACA-

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Czestotliwość max. [Hz]	Spadek U [V/A]	Bezpiecznik [V]	Bezpiecznik [A]
600u	0,1u	0,6	3	50	60	80	600	1
6000u	1u	0,6	3	50	60	80	600	1
60m	0,01m	0,6	3	50	60	1,5	600	1
600m	0,1m	1,0	3	50	60	1,5	600	1
6	0,001	0,8	6	50	60	0,02	600	10
10	0,01	0,8	6	50	60	0,02	600	10
600u	0,1u	0,8	4	40	1k	80	600	1
6000u	1u	0,8	4	40	1k	80	600	1
60m	0,01m	0,8	4	40	1k	1,5	600	1
600m	0,1m	1,0	4	40	1k	1,5	600	1
6	0,001	0,8	6	40	1k	0,02	600	10
10	0,01	0,8	6	40	1k	0,02	600	10

Współczynnik szczytu:

CF<6:1 w połowie skali

CF<3:1 na całej skali

10A pomiar ciągły, 10-15A przez 30s z 5-minutowymi przerwami na chłodzenie

Rezystancja-

Zakres [Ω]	Rozdzielczość [Ω]	Dokładność [%]	Dokładność [cyfr]	Napięcie rozwartego obwodu [V]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
600	0,1	0,1	3	1,2	600	600
6k	0,001k	0,1	3	1,2	600	600
60k	0,01k	0,1	3	1,2	600	600
600k	0,1k	0,1	3	1,2	600	600
6M	0,001M	0,4	3	1,2	600	600
60M	0,01M	1,5	5	1,0	600	600
99,99n (S)	0,01n (S)	0,8	10	1,2	600	600

Pojemność-

Zakres [F]	Rozdzielczość [F]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
60n	0,01n	0,8	3	600	600
600n	0,1n	0,8	3	600	600
6u	0,001u	1,0	3	600	600
60u	0,01u	2,0	3	600	600
600u	0,1u	3,5	5	600	600
6m	0,001m	5,0	5	600	600
25m	0,01m	6,5	5	600	600

Dokładność dla kondensatorów warstwowych lub lepszych

Częstotliwość-

Zakres [Hz]	Dokładność	Czułość	Funkcja
5-1M	0,004%+4c	2,5V (prostokąt)	DCmV-Logic
15-50k	0,04%+4c	60mV	40mV
15-50k	0,04%+4c	600mV	60mV
15-1k	0,04%+4c	999,9mV	0,5V
15-10k	0,04%+4c	9,999V	2,5V
15-10k	0,04%+4c	99,99V	25V
15-10k	0,04%+4c	999,9V	100V
15-3k	0,04%+4c	600 μA	45 μA
15-3k	0,04%+4c	6000 μA	600 μA
15-3k	0,04%+4c	60mA	40mA
15-3k	0,04%+4c	600mA	60mA
15-3k	0,04%+4c	6A	4A
15-3k	0,04%+4c	10A	6A

Temperatura-

Wartość min [°C]	Wartość max [°C]	Dokładność [%]	Dokładność [°C]	Zabezpieczenia DCpeak [V]	Zabezpieczenie ACrms [V]
-50	1000	0,3	2	600	600

Funkcja pomiaru różnicy temperatur

Podane dokładności nie uwzględniają dokładności sond

Wypełnienie impulsu-

Zakres [%]	Dokładność	Częstotliwość [Hz]	Czułość
0-100%	3c/kHz+2c	5-10k	2,5V (prostokąt)

Zabezpieczenie wejścia pomiarowego

przeciążeniowe 600VDC/600VACrms

Czułość określona dla rodzin logicznych 3V i 5V

Test diod-

Napięcie rozwartego obwodu (DC)	Prąd pomiarowy	Zakres	Rozdzielczość	Dokładność
<3,5VDC	0,4mA	2V	0,001V	1,0%+1c

Zabezpieczenie wejścia pomiarowego

przeciążeniowe 600VDC/600VACrms

Bezdotykowa detekcja pola elektrycznego EF

Wskazanie bargrafu-

Wartość napięcia [V]	Wskazanie bargrafu
10-36V	-
23-83V	- -
59-165V	- - -
124-330V	- - - -
>250V	- - - - -

PARAMETRY FIZYCZNE

Wyświetlacz

Wyświetlacz LCD

ACV, DCV, Hz, nS: max 9999, mV, DCA, ACA, R, C: max 6000

Wyświetlacz podwójny

Próbkowanie:

5 razy/s

Wskaźnik analogowy - Bargraf

Liczba segmentów

41

Próbkowanie

60 razy/s

Zasilanie

Bateryjne

bateria 9V (006P, IEC6F22, NEDA1604)

1 szt.

Sygnalizacja wyczerpania baterii

Automatyczne wyłączenie zasilania

po 30 min. bezczynności

Warunki pracy:

0°C÷45°C; wilgotność względna RH<80% do temp.31°C spadająca liniowo do 50% dla temp.45°C

Warunki przechowywania:

-20°C÷60°C, wilgotność względna RH<80%

Maksymalna wysokość pracy:

2000m n.p.m.

Wymiary i masa-

Wys. (Dł.) [mm]	Szer. [mm]	Głęb. [mm]	Masa
208	103	64,5	635g

Producent

Brymen

Kraj pochodzenia

Tajwan

Zgodność z normami

Kat. IV 1000V AC/DC

PN-EN61010-1 (druga edycja)

UL61010-1 (druga edycja)

IEC61010-1 (druga edycja)

Kat. IV 300V AC/DC

Kat. IV 600V AC/DC

Kompatybilność elektromagnetyczna

PN-EN61326-1

PN-EN55022

PN-EN61000-3-2

PN-EN61000-3-3

PN-EN61000-4-4

PN-EN61000-4-5

PN-EN61000-4-2

PN-EN61000-4-11

PN-EN61000-4-8

PN-EN61000-4-6

PN-EN61000-4-3

Certyfikaty

Oznakowanie CE (bezpieczeństwo i/lub EMC)

Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)

Ochrona przeciwprzepięciowa

12kV (1,2/50us SURGE)

Wyposażenie standardowe

Przewody pomiarowe (para)

Sonda typu K do pomiaru temperatury

Holster ochronny

Komplet baterii

Instrukcja obsługi

Wyposażenie opcjonalne

Sonda temperatury

TCK - adapter: gniazdo do sond K - wtyk (2 x banan 4mm) [nr kat.602069]

BMH-01 - wieszak magnetyczny

Zestaw USB do komunikacji z komputerem PC

Interfejs USB BU-82X
