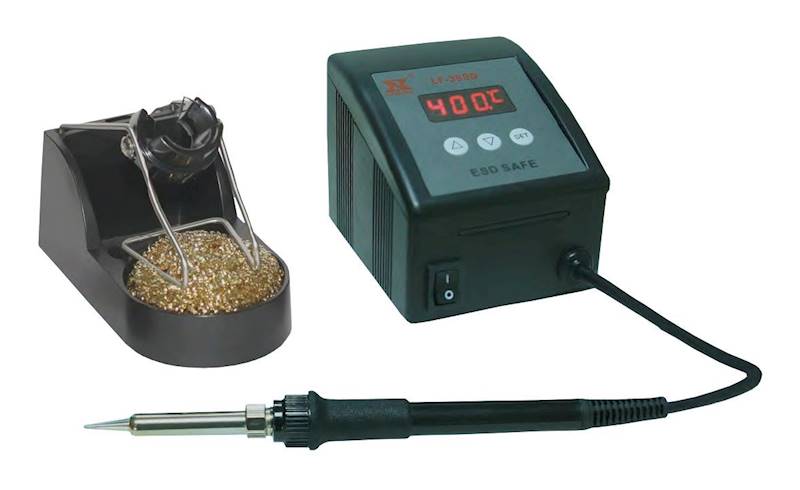

STACJA LUTOWNICZA XYTRONIC LF399D 230V/80W

Charakterystyka:

Stacje lutownicze LF-389D i LF 399D z elektroniczną kontrolą temperatury firmy Xytronic zostały

opracowana z myślą o obecnych i przyszłych potrzebach przemysłu elektronicznego, hobbystów,

uczniów i studentów.

REGULACJA TEMPERATURY

Unikalny układ elektroniczny umożliwia użytkownikowi regulację temperatury grota od 150ºC do

480ºC, bez konieczności zmiany grota lub elementów grzewczych. Temperatura grota utrzymuje się

w przedziale ±5ºC wartości temperatury ustawionej, dzięki zastosowaniu czujnika temperatury

(PTC) umieszczonego na końcu elementu grzewczego, w którym osadzony jest grot.

CERAMICZNY ELEMENT GRZEJNY

Ceramiczny element grzejny posiada rezystancję ponad 100MΩ, i zapewnia szybkie grzanie (do

565°C÷650°C w czasie 1 min.).

BLOKADA USTAWIONEJ TEMPERATURY

Dostęp do zmian nastaw temperatury może być chroniony hasłem, co jest bardzo wygodne przy

nadzorze linii produkcyjnych

PODSTAWKA LUTOWNICZA Z CZYŚCIKIEM GROTA

Czyścik wykonany z lekko ściernych wiórków mosiężnych, zamiast tradycyjnej gąbki, spełnia

wymogi RoHS i czyści lepiej groty bez potrzeby zwilżania wodą.

KOLBA LUTOWNICZA

Smukła kolba lutownicza charakteryzuje się wysoką ergonomią, posiada gumowy chwyt

zapewniający pewne trzymanie kolby. Kolba lutownicza połączona jest ze stacją za pomocą

niepalnego przewodu.

UZIEMIENIE GROTA

Grot lutownicy jest uziemiony poprzez przewód ochronny kabla zasilającego. Upływność grota

wynosi poniżej 0,4mV.

KOMUNIKATY BŁĘDÓW

Stacja posiada funkcję sygnalizacji uszkodzenia grzałki – w przypadku, gdy uszkodzeniu ulegnie

obwód elementy grzejnego, na wyświetlaczu stacji pojawi się komunikat „H-E” i zostanie

automatycznie odcięte zasilanie od kolby.

SPECYFIKACJA TECHNICZNA

Model LF 389D LF 399D

Zasilanie 220-240V 50Hz

100-120V 60Hz

220-240V 50Hz

100-120V 60Hz

Moc maksymalna 60W 80W

Bezpiecznik Szybki 1A (50Hz)

Szybki 2A (60Hz)

Szybki 1A (50Hz)

Szybki 2A (60Hz)

Zakres temperatury 150ºC ~ 480ºC 150ºC ~ 480ºC

Zakres korekcji temperatury +99ºC ~ -99ºC +99ºC ~ -99ºC

Ustawienie domyślne 150 ºC, Poziom korekcji 00 150 ºC, Poziom korekcji 00

Wymiary panelu stacji (szerxgłxwys) 105x90x90mm 105x90x90mm

TEMPERATURA PRACY

Dla spełnienia wymogów Dyrektywy RoHS nie wolno stosować do lutowania w procesach lutowniczych

stopów lutowniczych z zawartością ołowiu typu np. 60/40. Lutowia bezołowiowe wymagają temperatury

pracy ok. 30ºC wyższej niż dotychczas stosowane stopu lutownicze z zawartością ołowiu. Rzeczywista

temperatura pracy nowych stopów lutowniczych zależy od typu stopu, rodzaju lutowanych powierzchni

i może być różna w zależności od producenta. Przeciętne temperatury pracy lutowia bezołowiowego są

przykładowo podane niżej:

Punkt topnienia 220 ºC

Typowe operacje lutowania 300~360ºC

Praca na liniach produkcyjnych 360~410ºC

Jeżeli temperatura pracy stacji jest ustawiona w podanych wyżej zakresach odpowiednich dla rodzaju

prowadzonego procesu lutowniczego to zapewniona jest odpowiednia jakość połączeń lutowniczych.

Zbyt niska temperatura powoduje spowolnienie rozpływania lutowia i niebezpieczeństwo powstawania

„zimnych” połączeń. Zbyt wysoka temperatura wywołuje wypalanie topnika i emisję dużej ilości białego

dymu; w rezultacie powstawać mogą duże skurcze w połączeniach lub trwałe uszkodzenia płytek PCB;

wpływa to także na skrócenie żywotności grota.

WAŻNE:

Temperatury powyżej 410ºC nie są rekomendowane dla normalnych, typowych procesów

lutowania, ale mogą być używane przez krótki okres jeżeli tak wysokie temperatury są wymagane lub

niezbędne. Prosimy pamiętać, że stopy lutownicze bezołowiowe wymagają wyższej temperatury

lutowania, co skraca żywotność grotów.
